En tant que fournisseur de robinets-vannes, je comprends l'importance de choisir le bon actionneur pour les robinets-vannes. Les actionneurs jouent un rôle crucial dans le fonctionnement des vannes, fournissant la force nécessaire pour ouvrir et fermer la vanne. Dans cet article de blog, je discuterai des différents types d'actionneurs pouvant être utilisés pour les vannes à vanne, de leurs avantages et inconvénients, ainsi que des facteurs à prendre en compte lors de la sélection d'un actionneur.
Actionneurs manuels
Les actionneurs manuels sont le type d’actionneur le plus simple et le plus couramment utilisé pour les vannes à vanne. Ils sont actionnés manuellement, à l'aide d'un volant ou d'un levier. Les actionneurs manuels conviennent aux vannes de petite à moyenne taille qui ne nécessitent pas d'opérations fréquentes. Ils sont également économiques et faciles à installer et à entretenir.
L'un des principaux avantages des actionneurs manuels est leur simplicité. Ils ne nécessitent aucune source d'alimentation externe, ce qui les rend adaptés aux applications où l'alimentation n'est pas disponible ou où une panne de courant est un problème. Les actionneurs manuels sont également fiables et durables, avec une longue durée de vie.
Cependant, les actionneurs manuels présentent certaines limites. Leur fonctionnement nécessite un effort physique, ce qui peut être difficile pour les robinets-vannes de grande taille ou à haute pression. Ils ne conviennent pas non plus aux applications nécessitant un fonctionnement fréquent ou rapide.
Actionneurs électriques
Les actionneurs électriques sont alimentés par l'électricité et sont largement utilisés pour les vannes dans les applications industrielles. Ils offrent plusieurs avantages par rapport aux actionneurs manuels, notamment un fonctionnement à distance, un contrôle précis et un couple de sortie élevé.
Les actionneurs électriques peuvent être contrôlés à l'aide de diverses méthodes, notamment des commutateurs, des capteurs et des contrôleurs logiques programmables (PLC). Cela permet un fonctionnement automatisé du robinet-vanne, ce qui peut améliorer l'efficacité et réduire le risque d'erreur humaine. Les actionneurs électriques offrent également un contrôle précis de la position de la vanne, ce qui est important pour les applications où un contrôle précis du débit est requis.
Un autre avantage des actionneurs électriques est leur couple de sortie élevé. Ils peuvent générer une grande force, ce qui les rend adaptés aux vannes de grande taille ou à haute pression. Les actionneurs électriques sont également relativement faciles à installer et à entretenir, et ils ont une longue durée de vie.
Cependant, les actionneurs électriques présentent également certains inconvénients. Ils nécessitent une source d’alimentation fiable, ce qui peut poser problème dans les zones où l’électricité n’est pas disponible ou où les pannes de courant sont fréquentes. Les actionneurs électriques sont également plus chers que les actionneurs manuels et peuvent nécessiter des composants supplémentaires, tels que des démarreurs de moteur et des panneaux de commande.
Actionneurs pneumatiques
Les actionneurs pneumatiques sont alimentés par de l'air comprimé et sont couramment utilisés pour les vannes dans les applications industrielles. Ils offrent plusieurs avantages par rapport aux actionneurs manuels et électriques, notamment un fonctionnement rapide, un couple de sortie élevé et un fonctionnement antidéflagrant.
Les actionneurs pneumatiques peuvent fonctionner à des vitesses élevées, ce qui les rend adaptés aux applications où une ouverture et une fermeture rapides du robinet-vanne sont requises. Ils offrent également un couple de sortie élevé, ce qui les rend adaptés aux robinets-vannes de grande taille ou à haute pression. Les actionneurs pneumatiques sont également antidéflagrants, ce qui les rend adaptés aux applications présentant un risque d'explosion ou d'incendie.
Un autre avantage des actionneurs pneumatiques est leur simplicité. Ils ne nécessitent aucun composant électrique complexe, ce qui les rend faciles à installer et à entretenir. Les actionneurs pneumatiques sont également relativement peu coûteux par rapport aux actionneurs électriques.
Cependant, les actionneurs pneumatiques présentent également certains inconvénients. Ils nécessitent une source fiable d’air comprimé, ce qui peut poser problème dans les zones où l’air comprimé n’est pas disponible ou où la qualité de l’air est mauvaise. Les actionneurs pneumatiques nécessitent également un entretien régulier pour garantir un bon fonctionnement, et ils peuvent être affectés par les changements de pression atmosphérique ou de température.
Actionneurs hydrauliques
Les actionneurs hydrauliques sont alimentés par du fluide hydraulique et sont couramment utilisés pour les vannes dans les applications industrielles lourdes. Ils offrent plusieurs avantages par rapport aux actionneurs manuels, électriques et pneumatiques, notamment un couple de sortie élevé, un contrôle précis et une longue durée de vie.
Les actionneurs hydrauliques peuvent générer une grande quantité de force, ce qui les rend adaptés aux vannes de grande taille ou à haute pression. Ils offrent également un contrôle précis de la position de la vanne, ce qui est important pour les applications où un contrôle précis du débit est requis. Les actionneurs hydrauliques sont également durables et fiables, avec une longue durée de vie.
Un autre avantage des actionneurs hydrauliques est leur capacité à fonctionner dans des environnements difficiles. Ils résistent à la poussière, à la saleté et à l'humidité, ce qui les rend adaptés aux applications dans lesquelles la vanne est exposée à des conditions difficiles. Les actionneurs hydrauliques conviennent également aux applications dans lesquelles la vanne doit fonctionner sous des charges élevées ou dans des systèmes à haute pression.
Cependant, les actionneurs hydrauliques présentent également certains inconvénients. Ils nécessitent une unité de puissance hydraulique, qui peut être coûteuse et complexe à installer et à entretenir. Les actionneurs hydrauliques nécessitent également un entretien régulier pour garantir un bon fonctionnement, et ils peuvent être affectés par les changements de température ou de viscosité du fluide hydraulique.
Facteurs à considérer lors de la sélection d'un actionneur
Lors de la sélection d'un actionneur pour un robinet-vanne, plusieurs facteurs doivent être pris en compte, notamment la taille et le type du robinet-vanne, les conditions de fonctionnement, le couple de sortie requis et les exigences de contrôle.

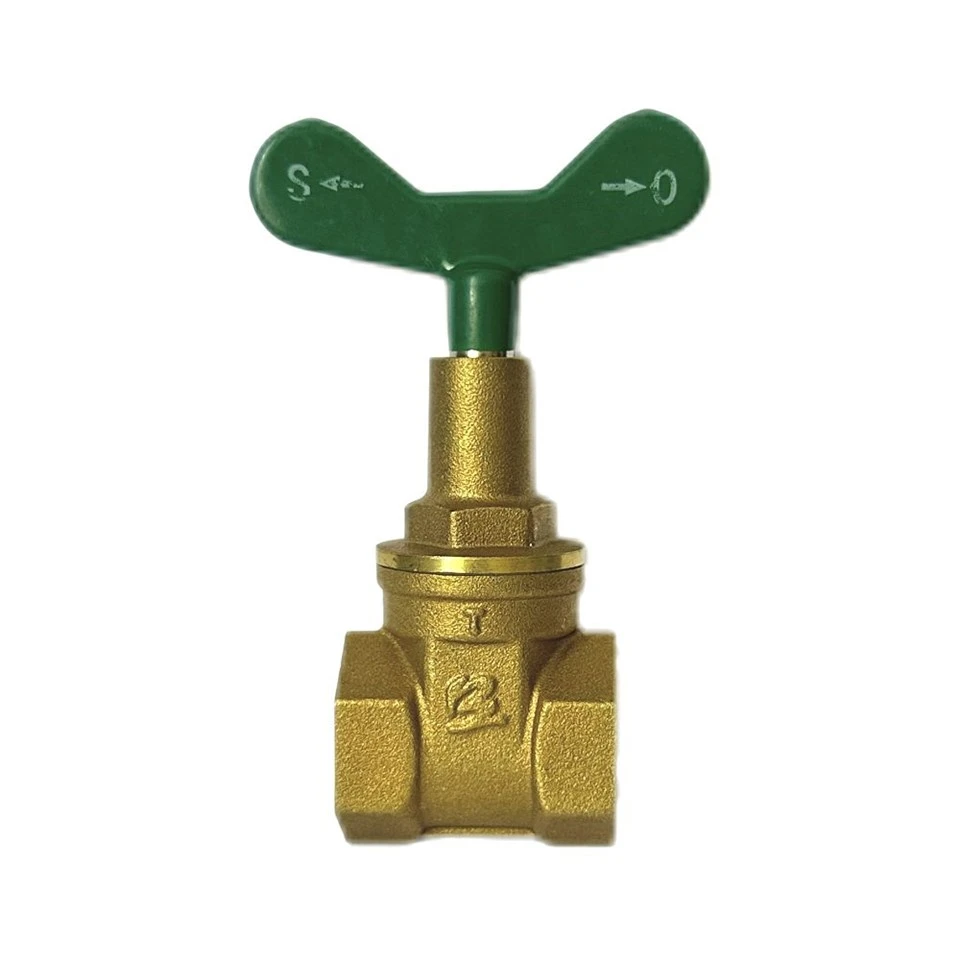

La taille et le type du robinet-vanne détermineront le couple requis pour ouvrir et fermer le robinet. Les vannes plus grandes et à plus haute pression nécessiteront plus de couple que les vannes plus petites et à plus basse pression. Le type de robinet-vanne, tel qu'unVanne à vanne en laitonou unVanne à passage complet en laiton, peut également affecter la sélection de l'actionneur.
Les conditions de fonctionnement, telles que la température, la pression et l'environnement, affecteront également la sélection de l'actionneur. Par exemple, dans les applications à haute température, un actionneur capable de résister à des températures élevées peut être nécessaire. Dans les environnements dangereux, un actionneur antidéflagrant peut être nécessaire.
Le couple de sortie requis dépendra de la taille et du type du robinet-vanne, ainsi que des conditions de fonctionnement. L'actionneur doit être capable de générer suffisamment de couple pour ouvrir et fermer la vanne de manière fluide et fiable.
Les exigences de contrôle dépendront de l'application. Par exemple, dans les applications automatisées, un actionneur pouvant être contrôlé à distance à l'aide d'un API ou d'un autre système de contrôle peut être nécessaire. Dans les applications manuelles, un simple volant ou un actionneur à levier peut suffire.
Conclusion
En conclusion, il existe plusieurs types d’actionneurs pouvant être utilisés pour les robinets-vannes, chacun ayant ses propres avantages et inconvénients. Les actionneurs manuels sont simples et économiques, mais leur fonctionnement nécessite un effort physique. Les actionneurs électriques offrent un fonctionnement à distance, un contrôle précis et un couple de sortie élevé, mais ils nécessitent une source d'alimentation fiable. Les actionneurs pneumatiques offrent un fonctionnement rapide, un couple de sortie élevé et un fonctionnement antidéflagrant, mais ils nécessitent une source d'air comprimé fiable. Les actionneurs hydrauliques offrent un couple de sortie élevé, un contrôle précis et une longue durée de vie, mais ils nécessitent une unité de puissance hydraulique.
Lors de la sélection d'un actionneur pour un robinet-vanne, il est important de prendre en compte la taille et le type du robinet-vanne, les conditions de fonctionnement, le couple de sortie requis et les exigences de contrôle. En choisissant le bon actionneur, vous pouvez garantir le fonctionnement fiable et efficace de votre vanne à vanne.
Si vous êtes à la recherche de vannes ou d'actionneurs, je vous encourage à nous contacter pour discuter de vos besoins spécifiques. Notre équipe d'experts peut vous aider à sélectionner le robinet-vanne et l'actionneur adaptés à votre application. Que vous ayez besoin d'unVanne à vanne DN15ou un grand robinet-vanne industriel, nous avons les produits et l'expertise pour répondre à vos besoins.
Références
- "Valve Handbook", 4e édition, par JST Lovick
- « Actionneurs pour vannes », document technique d'Emerson Process Management
- "Actionneurs pneumatiques et hydrauliques", manuel d'ingénierie
