Comment calibrer une vanne d'arrêt?

Une vanne d'arrêt, également connue sous le nom de valve d'arrêt, est un composant crucial dans divers systèmes de tuyauterie. Il est utilisé pour contrôler l'écoulement du fluide en permettant ou en arrêtant le passage du liquide ou du gaz. Un étalonnage approprié d'une soupape d'arrêt est essentiel pour garantir ses performances optimales, prévenir les fuites et maintenir la sécurité de l'ensemble du système. En tant que fournisseur de soupape d'arrêt, je comprends l'importance d'un étalonnage précis, et dans cet article de blog, je vous guiderai tout au long du processus d'étalonnage d'une vanne d'arrêt.

Comprendre les bases d'une valve d'arrêt

Avant de plonger dans le processus d'étalonnage, il est important d'avoir une compréhension de base du fonctionnement d'une vanne d'arrêt. Une valve d'arrêt typique se compose d'un corps de valve, d'une tige, d'un disque et d'un siège. Le corps de soupape est le boîtier principal qui contient les composants internes. La tige est connectée au disque et est utilisée pour faire fonctionner la vanne. Le disque est la pièce qui se déplace vers le haut et vers le bas vers le bloc ou permet l'écoulement de fluide, et le siège est la surface contre laquelle le disque scelle lorsque la soupape est fermée.

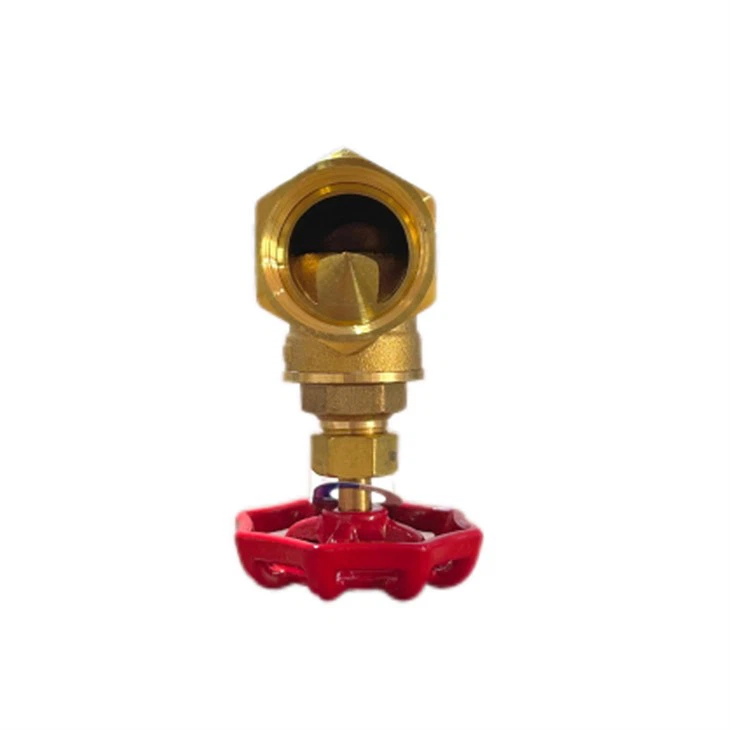

Il existe différents types de vannes d'arrêt disponibles sur le marché, notammentVanne en laiton,Valve d'arrêt en laiton PPR, etVanne d'arrêt en laiton. Chaque type a ses propres fonctionnalités et applications uniques, mais les principes d'étalonnage généraux restent les mêmes.

Outils requis pour l'étalonnage

Pour calibrer une vanne d'arrêt, vous aurez besoin des outils suivants:

1. Clés:Un ensemble de clés est nécessaire pour desserrer et resserrer les composants de la vanne. Assurez-vous d'utiliser la taille appropriée des clés pour éviter d'endommager la valve.
2. Gauge de pression:Un manomètre est utilisé pour mesurer la pression dans le système de tuyauterie. Cela vous aidera à déterminer les paramètres d'étalonnage corrects pour la vanne.
3. Compteur de débit:Un débitmètre est utilisé pour mesurer le débit du fluide traversant la valve. Ceci est important pour s'assurer que la valve est calibrée pour permettre le débit souhaité.
4. Kit de détection des fuites:Un kit de détection de fuite est utilisé pour vérifier toute fuite dans la vanne ou le système de tuyauterie. Cela vous aidera à identifier et à résoudre tout problème potentiel avant de devenir des problèmes majeurs.

Processus d'étalonnage étape par étape

Ce qui suit est un guide étape par étape pour calibrer une vanne d'arrêt:

1. Isoler la valve:Avant de commencer le processus d'étalonnage, assurez-vous d'isoler la valve du système de tuyauterie. Cela peut être fait en fermant les vannes en amont et en aval et en drainant le liquide de la valve.
2. Inspectez la valve:Une fois la valve isolée, inspectez-la pour tout signe de dommage ou d'usure. Vérifiez le corps de la valve, la tige, le disque et le siège pour toutes les fissures, rayures ou corrosion. Si des dommages sont trouvés, remplacez les composants endommagés avant de procéder avec l'étalonnage.
3. Ajustez la position de la tige:La position de la tige détermine l'ouverture et la fermeture de la valve. Pour régler la position de la tige, desserrez l'écrou de verrouillage sur la tige et tournez la tige dans le sens horaire ou dans le sens antihoraire pour régler la position du disque. Assurez-vous d'ajuster la position de la tige lentement et soigneusement pour éviter de sur-servir ou de sous-servir la valve.
4. Vérifiez le scellage:Après avoir réglé la position de la tige, vérifiez le scellage de la valve. Fermez complètement la vanne et appliquez la pression sur le côté amont de la valve. Utilisez un kit de détection de fuite pour vérifier les fuites autour du corps, de la tige ou des connexions de vanne. Si des fuites sont trouvées, ajustez la position de la tige ou remplacez les composants d'étanchéité si nécessaire.
5. Calibrez le réglage de la pression:Une fois le scellage vérifié, calibrez le réglage de la pression de la vanne. Connectez un manomètre à la partie amont de la valve et ouvrez légèrement la vanne. Augmentez progressivement la pression dans le système de tuyauterie jusqu'à ce que la pression souhaitée soit atteinte. Ajustez le réglage de la pression de la vanne en tournant la vis de réglage sur la vanne jusqu'à ce que le manomètre indique la pression souhaitée.
6. Calibrez le débit:Après calibrer le réglage de la pression, calibrez le débit de la valve. Connectez un débitmètre sur le côté en aval de la vanne et ouvrez complètement la vanne. Mesurez le débit du fluide traversant la valve et comparez-le au débit souhaité. Si le débit est trop élevé ou trop bas, ajustez la position de la tige ou l'ouverture de la soupape si nécessaire.
7. Testez la valve:Une fois l'étalonnage terminé, testez la vanne pour assurer son bon fonctionnement. Ouvrez et fermez la vanne plusieurs fois pour vous assurer qu'elle fonctionne en douceur et sans aucune fuite. Vérifiez les lectures de pression et de débit pour vous assurer qu'elles se trouvent dans la plage souhaitée.
8. Réinstallez la valve:Après avoir testé la valve, réinstallez-la dans le système de tuyauterie. Assurez-vous de resserrer correctement toutes les connexions et de vérifier les fuites.

Conseils pour l'étalonnage

Voici quelques conseils à garder à l'esprit lors de l'étalonnage d'une vanne d'arrêt:

1. Suivez les instructions du fabricant:Suivez toujours les instructions du fabricant lors de l'étalonnage d'une vanne d'arrêt. Différentes vannes peuvent avoir différentes procédures d'étalonnage, il est donc important de lire attentivement le manuel avant de commencer le processus d'étalonnage.
2. Utilisez les bons outils:Assurez-vous d'utiliser les bons outils pour le processus d'étalonnage. L'utilisation des mauvais outils peut endommager la valve et affecter ses performances.
3. Prenez votre temps:L'étalonnage d'une vanne d'arrêt nécessite la patience et l'attention aux détails. Prenez votre temps pour ajuster les composants de la vanne lentement et soigneusement pour assurer un étalonnage précis.
4. Vérifiez régulièrement les fuites:Même après l'étalonnage, il est important de vérifier régulièrement les fuites. Cela vous aidera à identifier et à résoudre tout problème potentiel avant de devenir des problèmes majeurs.
5. Formez votre personnel:Si vous avez une équipe de techniciens ou d'opérateurs qui seront responsables de l'étalonnage des vannes d'arrêt, assurez-vous de les former correctement. Fournissez-leur les outils et ressources nécessaires pour assurer un étalonnage précis et un fonctionnement sûr des vannes.

Conclusion

L'étalonnage d'une soupape d'arrêt est un processus important qui garantit ses performances optimales, empêche les fuites et maintient la sécurité de l'ensemble du système de tuyauterie. En tant que fournisseur de soupape d'arrêt, je recommande de suivre les étapes décrites dans cet article de blog pour calibrer vos vannes d'arrêt avec précision. Si vous avez des questions ou si vous avez besoin d'aide, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider avec vos besoins en vanne d'arrêt.

Références

1. Manuel de valve, par JS Tuynen
2. Piping and Pipeline Engineering, par George A. Antaki
3. Mécanique des fluides et thermodynamique de la turbomachinerie, par Sl Dixon
